LMEK-XWK

---

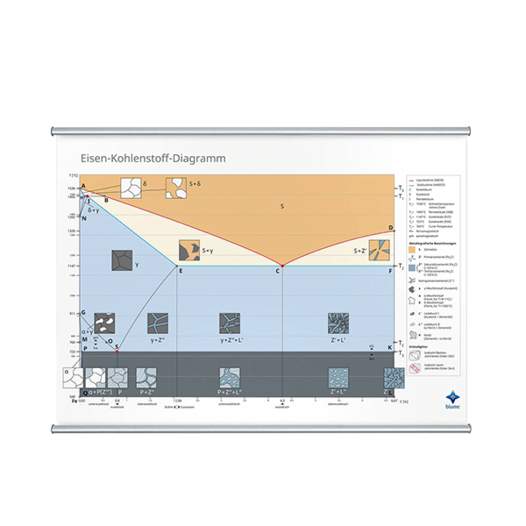

Eisen-Kohlenstoff-Diagramm - Wandkarte

Die Wandkarte des Eisen-Kohlenstoff-Diagramms (EKD) veranschaulicht anschaulich die Abhängigkeit der Werkstoffeigenschaften von Stahl und Gusseisen vom Kohlenstoffgehalt. Als Gleichgewichtsschaubild des metastabilen Systems (Fe–Fe₃C) zeigt sie übersichtlich Phasenfelder, Gefügezusammensetzungen und Umwandlungsprozesse bis 6,67 % Kohlenstoff. Durch die klare Farbgestaltung werden Temperaturbereiche und Strukturen leicht nachvollziehbar dargestellt.
Gefertigt aus robustem, planhängendem Polyestermaterial mit präzisem Druck, eignet sich die Wandkarte ideal für Seminar- und Klassenräume. Das beiliegende Aluminium-Posterleistensystem ermöglicht eine einfache und hochwertige Wandmontage.

Grösse: 180 cm x 125 cm
Material:

• robustes planhängendes Polyestermaterial
• Aluminium-Posterleistensystem

Inhalt

• x-Achse: Massenprozent des Kohlenstoffs; y-Achse: Temperatur
• Metastabiles System
• Signifikanten Punkte und Linien sind angegeben sowie die einzelnen Phasenfelder erläutert
• Relevante Temperaturen und Massenprozente werden hervorgehoben und durch Linien gekennzeichnet
• Die wichtigsten Temperaturbereiche sind zusätzlich farblich voneinander getrennt
• Metallografische Bezeichnungen und Zusammensetzungen der Mischkristalle und Gefüge werden übersichtlich dargestellt
• Einzelne Phasen, Struktur und Zusammensetzungen detailliert im Gefügebild durch Farben und Muster optisch nachvollziehbar
• Bezeichnung der Eisenwerkstoffe und Zusammensetzungen nach Kohlenstoffgehalt
• Details wie Magnetismus und Kristallgitter anschaulich dargestellt

---

---
